Как выбрать картридж турбины: совместимость, балансировка, тип подшипниковой группы

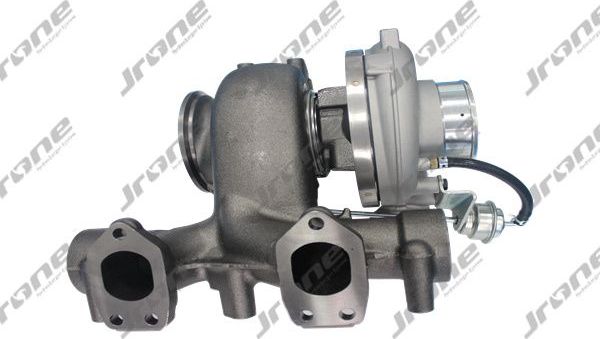

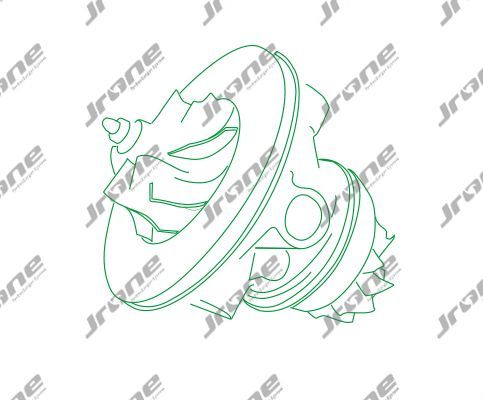

Картридж турбины — это центральная вращающаяся часть турбокомпрессора, объединяющая вал с колёсами компрессора и турбины, корпус подшипников и систему уплотнений. Замена картриджа применяется при износе подшипниковой группы, повреждении лопаток, утечках масла через уплотнения и появлении люфта вала. Установка нового картриджа в исправные горячую и холодную улитки позволяет восстановить ресурс турбокомпрессора без покупки агрегата в сборе.

Типы картриджей турбины

На подшипниках скольжения (журнальных). Классическая конструкция, в которой вал вращается во втулках, смазываемых под давлением моторным маслом. Такие картриджи устанавливаются на большинство турбин легковых, коммерческих и грузовых автомобилей.

На шариковых подшипниках. Применяются в спортивных и форсированных моторах, обеспечивают более быстрый отклик турбины и устойчивость к высоким оборотам, но требовательнее к качеству масла.

С изменяемой геометрией (VGT/VNT). Часть картриджей поставляется с интегрированным узлом изменяемой геометрии или подготовлена под установку штатного механизма. Распространены на современных дизельных двигателях.

Технические параметры подбора

Картридж подбирается строго по номеру турбокомпрессора, который указан на шильдике корпуса. По этому номеру определяется производитель (Garrett, BorgWarner/KKK, Mitsubishi, IHI, Toyota CT) и заводской артикул CHRA. Дополнительно учитываются: диаметр и профиль колеса компрессора, диаметр и количество лопаток турбинного колеса, тип уплотнений, направление вращения, исполнение масляных и охлаждающих каналов. Картриджи бывают с водяным охлаждением и без него — заменять один тип на другой нельзя. Для агрегатов с электронным актуатором важно сохранить совместимость по геометрии штока и положению рычага.

На что обратить внимание при заказе

• Сверьте номер на шильдике турбины, а не VIN автомобиля — на одну модель ставились разные турбокомпрессоры.
• Проверьте, проходил ли картридж динамическую балансировку на VSR-стенде — это критично для ресурса.
• Убедитесь в наличии комплекта прокладок, стопорных колец и крепежа, если он не включён в поставку.
• Перед установкой промойте маслоподающую и сливную магистрали, замените масляный фильтр и масло.
• Проверьте состояние интеркулера и впускного тракта на наличие масла и посторонних предметов — попадание стружки сразу выведет новый картридж из строя.
• Для турбин с изменяемой геометрией требуется адаптация или калибровка актуатора после установки.

В каталоге tachka.ru представлены картриджи для турбокомпрессоров основных мировых производителей: Garrett, BorgWarner, KKK, Mitsubishi (MHI), IHI, Holset. Доступны как оригинальные CHRA, так и качественные аналоги от специализированных производителей запчастей для турбин. Доставка по России.
