Реечные домкраты

Реечные домкраты – это самый простой класс переносных механических устройств для поднятия тяжестей, работа которых основывается на приложении человеком силы для перемещения подъемной площадки (клюва, лапы), на которую опирается груз, по стальной перфорированной по всей длине рейке при помощи качающегося приводного рычага, при каждом качании которого пальцы (штыри, штифты) шатуна входят в следующее отверстие несущей рейки.

Опусканию нагруженной площадки вниз препятствует стопорный механизм, приводимый в действие оператором, когда вес поднят на нужную высоту. Нижний конец рейки закреплен на мощной подошве (опорном башмаке) достаточной площади, чтобы удерживать инструмент в вертикальном положении под нагрузкой.

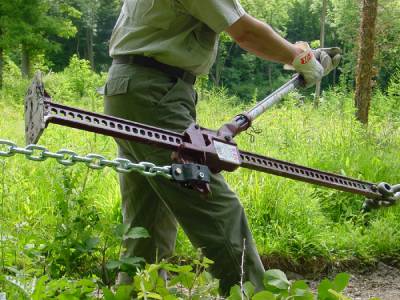

В верхней части рейки предусмотрен ограничитель хода, который одновременно выполняет функцию крюка для лебедочного такелажа.

Несущая рейка и другие элементы конструкции качественного реечного домкрата выполнены из высокоуглеродистой стали (до 1%), придающей изделию прочность и твердость. Подошва может быть выполнена из чугуна, очень прочного материала, но хрупкого. Превышать номинальную нагрузку на домкрат с чугунной рейкой не рекомендуется во избежание ее поломки. К сожалению, производители нередко не указывают из чего изготовлен их инструмент, а иногда и дают недостоверную информацию (см. результаты анализа состава материала https://www.ohotniki.ru/transport/cars/article/2011/12/05/633973-ispyitaniya-vnedorozhnyih-reechnyih-domkratov.html). Поэтому правильно будет выбирать оборудование проверенных брендов.

Подъемная площадка расположена под прямым углом к вертикальной оси домкрата, чтобы опирающийся на нее груз не соскальзывал. Расстояние от поверхности земли до кончика клюва называется высотой подхвата (на рисунке обозначено буквой А). Этот параметр показывает, с какой высоты может быть поднят автомобиль. Этот показатель очень важен для легковых авто с клиренсом меньше 150 мм.

А для внедорожников, владельцы которых часто бороздят бездорожье, более информативна другая характеристика – максимальная высота подъема груза (В), которая зависит от длины несущей рейки (Н). Высота рейки большинства девайсов варьирует в диапазоне от 70 см до 150 см.

Реечные домкраты, использующиеся во многих сферах - в строительстве, в фермерских хозяйствах, на железнодорожном транспорте и пр., это, как правило, мощные тяжелые инструменты, способные поднимать очень тяжелые грузы. Из-за своего веса и габаритов они не подходят для легковых автомобилей. Для них производятся более легкие конструкции (до 15 кг) грузоподъемностью до 3 тонн.
