Шрус наружный (граната) (Страница 428)

Как выбрать наружный ШРУС (гранату): тип соединения, число шлицов, комплектация

Наружный ШРУС, или шарнир равных угловых скоростей, передаёт крутящий момент от приводного вала к ступице переднего колеса под изменяющимся углом. Этот узел работает в условиях постоянных нагрузок, поворотов и работы подвески, поэтому его износ напрямую влияет на управляемость и безопасность. Замена наружной гранаты требуется при появлении хруста на повороте под нагрузкой, разрыве пыльника или попадании грязи внутрь шарнира.

Типы и классификация наружных ШРУСов

Шариковые шарниры (тип Бирфильда) — наиболее распространённая конструкция для легковых автомобилей. Шесть шариков перемещаются в обоймах между внутренней и внешней звёздами, обеспечивая передачу момента под углом до 45–47 градусов.

Триподные наружные ШРУСы применяются реже и встречаются на отдельных моделях. В них вместо шариков используются ролики на трёх цапфах. Такая конструкция требует точного подбора по конкретному автомобилю.

ШРУСы с встроенным подшипником ступицы устанавливаются на ряде современных моделей, где шарнир и ступичный узел выполнены как единый компонент.

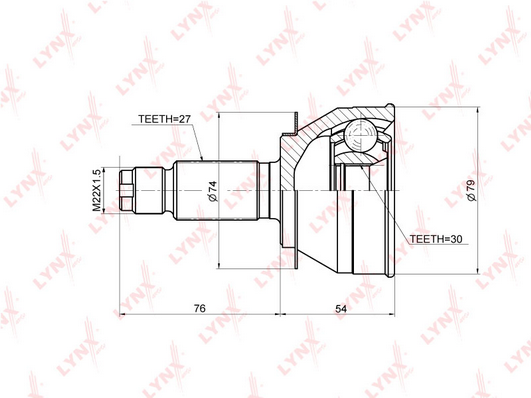

Ключевые параметры подбора

Главные характеристики, по которым подбирается наружная граната:

Число шлицов на наружной части (соединение со ступицей) и число шлицов на внутренней части (соединение с приводным валом). В каталогах часто указывается в формате «25x22» или «25/22», где первое число — шлицы со стороны колеса, второе — со стороны коробки.

Диаметр посадочного хвостовика под ступичную гайку и диаметр и шаг резьбы хвостовика. Эти параметры определяют совместимость со ступичным узлом.

Длина корпуса и общая длина шарнира в сборе важны для правильной геометрии привода. Несоответствие приведёт к биениям или невозможности установки.

Комплектация. ШРУС может поставляться отдельно либо в комплекте с пыльником, хомутами, смазкой ШРУС-4 и стопорным кольцом. Полный комплект удобнее при разовой замене.

На что обратить внимание при заказе

• Сверяйте VIN-код автомобиля и оригинальный номер детали — на одной модели могут устанавливаться разные ШРУСы в зависимости от двигателя и трансмиссии.
• Проверяйте, левая или правая сторона требуется: на части автомобилей шарниры взаимозаменяемы, на других — нет.
• Уточняйте наличие ABS-кольца на корпусе шарнира, если автомобиль оснащён системой курсовой устойчивости или антиблокировочной системой.
• При покупке отдельной гранаты заранее приобретите свежую смазку и новый пыльник — повторное использование старого пыльника недопустимо.
• Обратите внимание на диаметр посадочного места хомутов пыльника — они должны соответствовать ремкомплекту.

В каталоге tachka.ru представлены наружные ШРУСы и ремкомплекты от производителей GKN Lobro, SKF, Febest, Patron, Trialli, Lynxauto, а также оригинальные шарниры под автомобили различных марок. Доставка по России.

Частые вопросы
