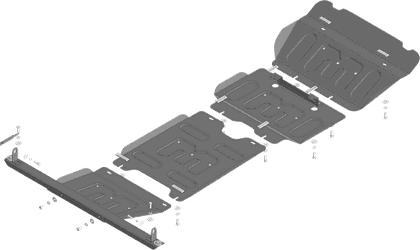

Защита усиленная Мотодор для картера, КПП, РК и радиатора Changan Hunter Plus 2023-2026. Артикул 77209
Бренд:
Мотодор
— Трио-Сервис (Россия)
Артикул: 77209
Мотодор
— Трио-Сервис (Россия)
Артикул: 77209
13 290 ₽
✓ В наличии: 9
Характеристики
| Вес | 26,6 кг |
| Материал | Сталь |
| Толщина | 2 мм |
| Листов | 4 |
| Двигатель | V - 2,0 бензин |
| Размер | 766x467; 671x472; 689x544; 537x491 мм |
Аналогичные товары
Популярные товары в этой категории:
Описание

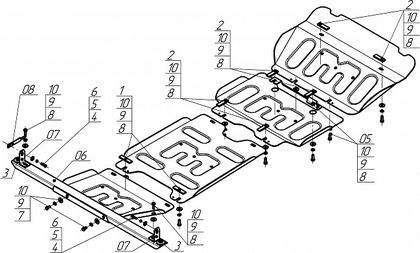

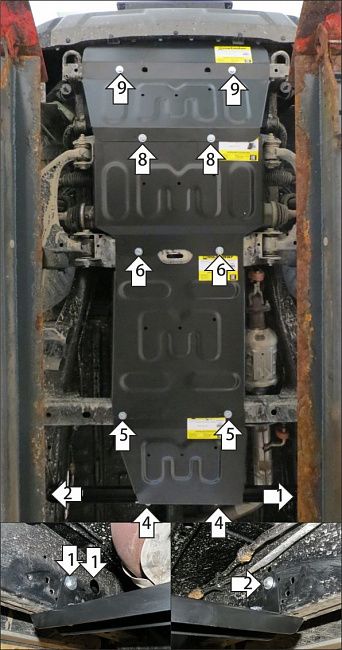

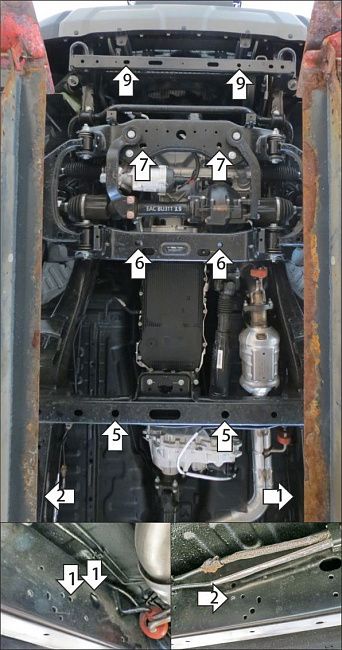

1. В штатное отверстие в раме установить задний левый кронштейн при помощи закладной планки и болта М8х30 с шайбой и гр. шайбой 8. Планку завести через соседнее отверстие.
2. В штатное резьбовое отверстие в раме установить задний правый кронштейн при помощи болта М8х30 с шайбой и гр. шайбой 8.
3. Прикрепить балку к кронштейнам при помощи болтов М10х30 с шайбам и гр. шайбами 10.
4. Прикрепить задние точки крепления щита 4 к балке при помощи болтов М10х20 с шайбам и гр. шайбами 10.
5. В штатные отверстия в поперечине рамы установить передние точки крепления щита 4 совместно с задними точками крепления щита 3 при помощи закладных планок ПР80х20х6 М10 и болтов М10х30 с шайбам и гр. шайбами 10.
6. В штатные отверстия в поперечине рамы установить передние точки крепления щита 3 совместно с задними точками крепления щита 2 при помощи закладных планок ПР70х20х6 М10 и болтов М10х30 с шайбам и гр. шайбами 10.
7. В штатные отверстия в поперечине рамы установить передний кронштейн при помощи закладных планок ПР70х20х6 М10 и болтов М10х30 с шайбам и гр. шайбами 10.
8. Прикрепить передние точки крепления щита 2 совместно с задними точками крепления щита 1 к переднему кронштейну при помощи болтов М10х30 с шайбам и гр. шайбами 10.
9. В штатные отверстия в поперечине рамы установить передние точки крепления щита 1 при помощи закладных планок ПР70х20х6 М10 и болтов М10х30 с шайбам и гр. шайбами 10. Затянуть весь крепеж с требуемым усилием.
