Корзина сцепления (Страница 2)

Как выбрать корзину сцепления: тип привода, диаметр, совместимость с маховиком

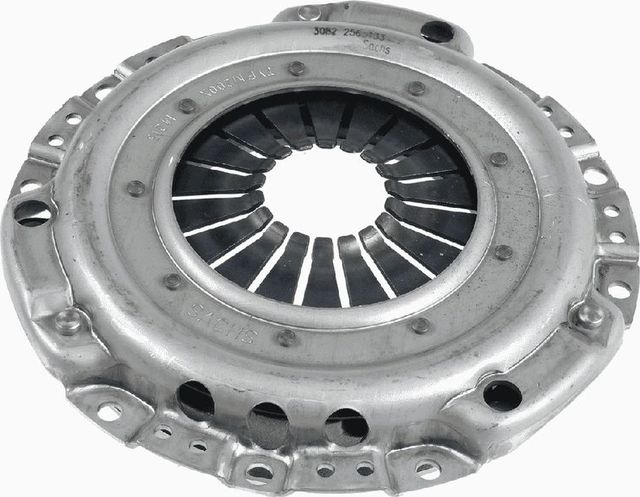

Корзина сцепления (нажимной диск) — узел, обеспечивающий прижим ведомого диска к маховику двигателя за счёт усилия диафрагменной или рычажной пружины. От её состояния зависит чёткость переключения передач, отсутствие пробуксовки и плавность трогания. Замена корзины обычно выполняется в комплекте с ведомым диском и выжимным подшипником, так как ресурс этих элементов сопоставим, а доступ к ним требует демонтажа коробки передач.

Типы корзин сцепления

С диафрагменной пружиной — наиболее распространённый вариант на современных легковых автомобилях. Лепестки пружины выполняют функцию рычагов выжима, конструкция компактна и обеспечивает стабильное усилие прижима по мере износа фрикционных накладок.

С рычажно-пружинным механизмом — устаревшая схема с цилиндрическими пружинами и отдельными рычагами выключения. Встречается на грузовой технике и старых моделях, рассчитана на передачу высокого крутящего момента.

Усиленные (спортивные) корзины — с повышенным усилием прижима для форсированных двигателей. Требуют согласованного подбора ведомого диска и маховика, увеличивают нагрузку на ногу водителя и привод выключения.

Двухдисковые конструкции — применяются на тяжёлой технике и автомобилях с высоким моментом, обеспечивают передачу усилия за счёт удвоенной площади трения.

Ключевые параметры подбора

Основной типоразмер — наружный диаметр прижимного диска (обычно указывается в миллиметрах) и количество шлицев на ведомом валу коробки передач, под который подбирается комплект. Учитываются число и расположение крепёжных отверстий к маховику, высота корзины, тип привода выключения (трос, гидравлика, центральный выжимной цилиндр) и совместимость с маховиком — одномассовым или двухмассовым.

Передаваемый крутящий момент должен соответствовать мощности двигателя с запасом. Также обращают внимание на тип выжимного подшипника (тянущий или толкающий), посадочный диаметр под него и наличие демпферных пружин на парном ведомом диске.

На что обратить внимание при заказе

• Сверьте VIN автомобиля и каталожный номер: на одну модель часто устанавливаются разные корзины в зависимости от двигателя и КПП.
• Проверьте состояние маховика — при сильном износе или перегревных пятнах его необходимо проточить или заменить.
• Меняйте корзину, ведомый диск и выжимной подшипник в комплекте, чтобы избежать повторного снятия коробки.
• Не путайте тянущий и толкающий тип привода — конструкция лепестков и подшипника различается.
• Для двухмассового маховика подбирайте корзину, рассчитанную именно под такую конструкцию — нельзя совмещать её с одномассовым решением без замены всего узла.
• При установке используйте центрирующую оправку и затягивайте болты крепления к маховику крест-накрест с заданным моментом.

В каталоге tachka.ru представлены корзины сцепления для легковых, коммерческих и грузовых автомобилей. Среди производителей — Sachs, LuK, Valeo, Exedy, Aisin, Kraftech. Доступны как отдельные корзины, так и готовые комплекты сцепления. Доставка по России.
