Карданный вал

Как выбрать карданный вал: тип конструкции, длина и шлицевое соединение, состояние крестовин

Карданный вал передаёт крутящий момент от коробки передач или раздаточной коробки к ведущему мосту автомобиля. Он применяется на заднеприводных и полноприводных легковых машинах, внедорожниках, грузовиках и коммерческом транспорте. Узел работает в условиях постоянных нагрузок, вибраций и переменных углов между агрегатами, поэтому его конструкция и состояние напрямую влияют на плавность хода и ресурс трансмиссии.

Типы карданных валов

Цельные одноопорные валы используют на коротких трансмиссиях — обычно на компактных заднеприводных автомобилях и небольших внедорожниках. Конструкция простая: труба с двумя крестовинами и фланцами по краям.

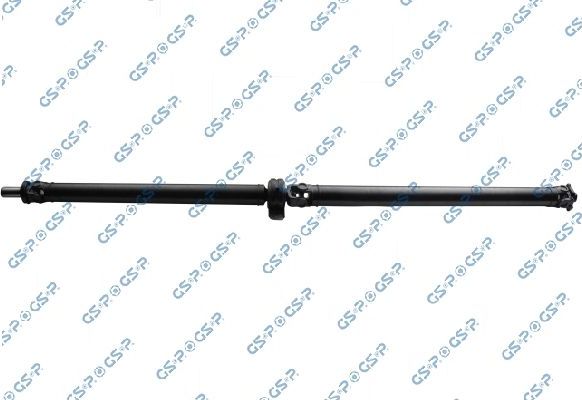

Составные двухсекционные валы с промежуточной опорой устанавливают на длиннобазные автомобили, пикапы, микроавтобусы и грузовики. Промежуточный подшипник снижает биения и позволяет компенсировать длину трансмиссии.

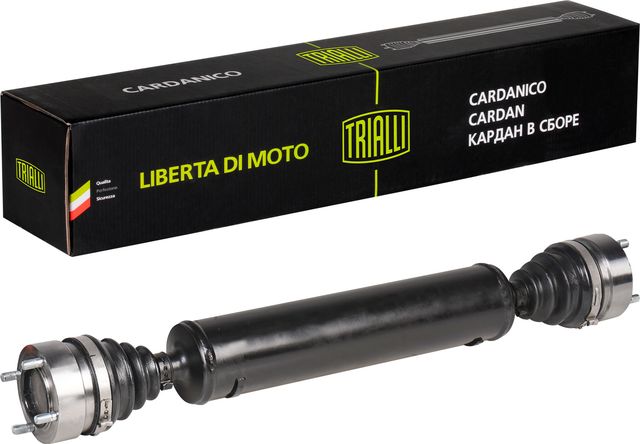

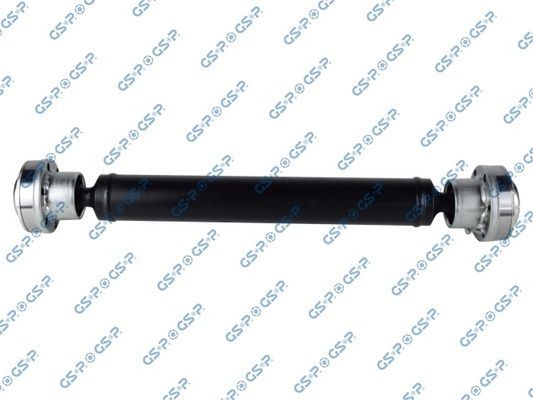

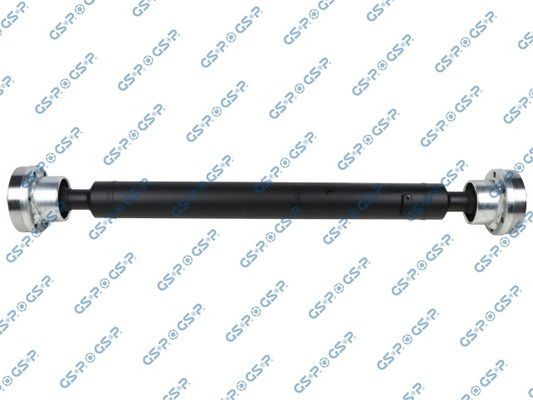

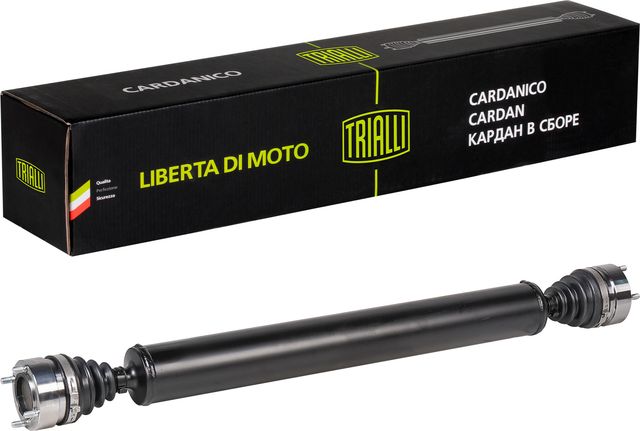

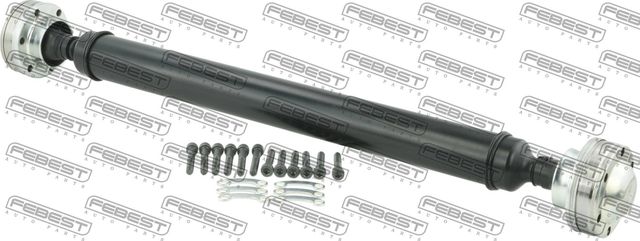

Валы с ШРУС вместо классических крестовин применяются там, где требуется работа под большими углами — на полноприводных кроссоверах и внедорожниках. Они тише и плавнее передают момент, но дороже в обслуживании.

Телескопические валы со шлицевым соединением допускают изменение длины при ходе подвески или перемещении моста.

Технические параметры выбора

При подборе кардана учитывают: общую длину вала по фланцам, диаметр трубы, тип и размер крестовин (по диаметру стаканов и расстоянию между ними), число и шаг шлицов в скользящей вилке, количество отверстий и диаметр окружности на присоединительном фланце. Для составных валов важны параметры промежуточной опоры — внутренний и наружный диаметр подшипника и тип сайлентблока.

На каталожных карточках длина чаще указывается в миллиметрах от центра одной крестовины до центра другой либо по торцам фланцев — в описании товара уточняется метод замера. Размер крестовины записывается в формате «диаметр стакана × длина по торцам шипов» (например, 27 × 74 мм).

На что обратить внимание при заказе

• Сверяйте VIN автомобиля и оригинальный номер детали — на одну модель могут устанавливаться разные валы в зависимости от типа КПП, базы и привода.
• Проверяйте балансировку: качественный вал поставляется отбалансированным с заводскими грузиками, переустановка крестовин требует повторной балансировки.
• Учитывайте состояние сопрягаемых узлов — изношенные сальники КПП и моста могут вывести из строя новый кардан.
• При замене на лифтованных внедорожниках может потребоваться вал увеличенной длины или с расширенными углами работы ШРУСа.
• Обращайте внимание на маркировку фланцев — болтовые соединения бывают разного диаметра и шага.
• Для грузовиков и спецтехники уточняйте передаваемый крутящий момент серии вала.

В каталоге tachka.ru представлены карданные валы в сборе, ремонтные комплекты, крестовины, подвесные подшипники и фланцы для легковых, внедорожных и коммерческих автомобилей. Ассортимент включает продукцию таких производителей, как GMB, NTN, SKF, Febest, Spidan, Lemforder. Доставка по России.
