Как выбрать кнопки, переключатели и тумблеры: тип контактной группы, ток нагрузки, способ монтажа

Кнопки, переключатели и тумблеры используются в бортовой сети автомобиля для управления дополнительным оборудованием: противотуманными фарами, лебёдкой, компрессором, светодиодными балками, подогревом сидений, омывателем фар. Эти органы управления коммутируют ток между источником питания и потребителем, а также позволяют интегрировать новое оборудование в штатную электрику без вмешательства в заводскую проводку.

Типы и классификация

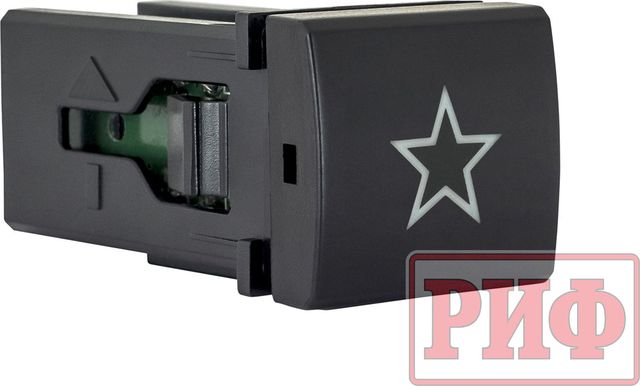

Кнопки работают по принципу замыкания контакта при нажатии. Бывают с фиксацией (нажал — включил, нажал повторно — выключил) и без фиксации (контакт держится только на время нажатия, например, для звукового сигнала или стартера).

Тумблеры — рычажные переключатели с двумя или тремя положениями. Применяются там, где требуется наглядное визуальное отображение состояния и надёжная механическая фиксация. Часто используются для управления внедорожным оборудованием.

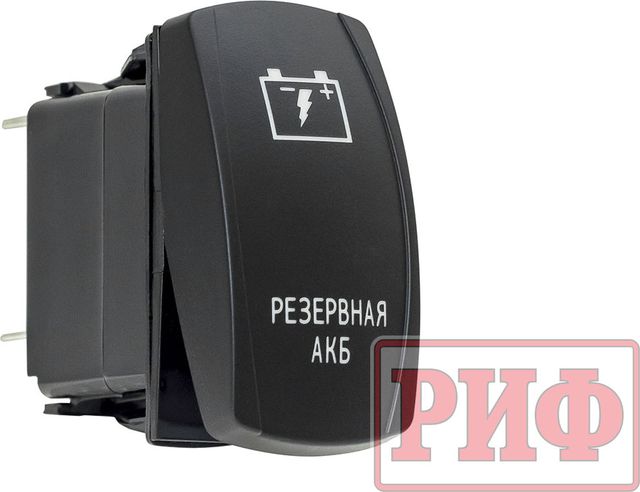

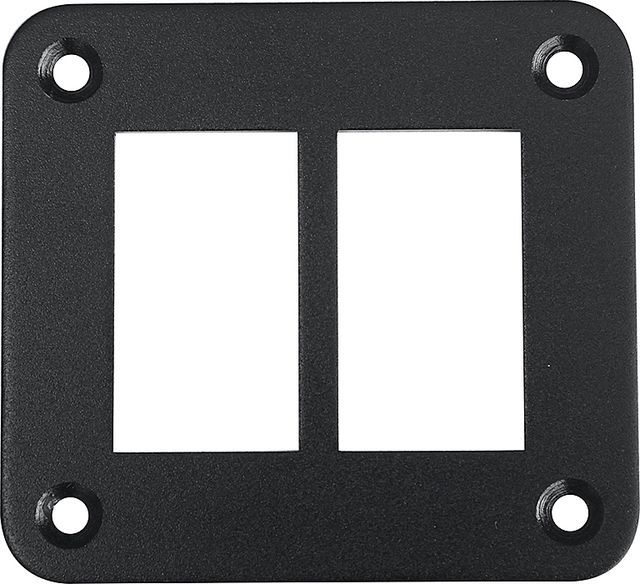

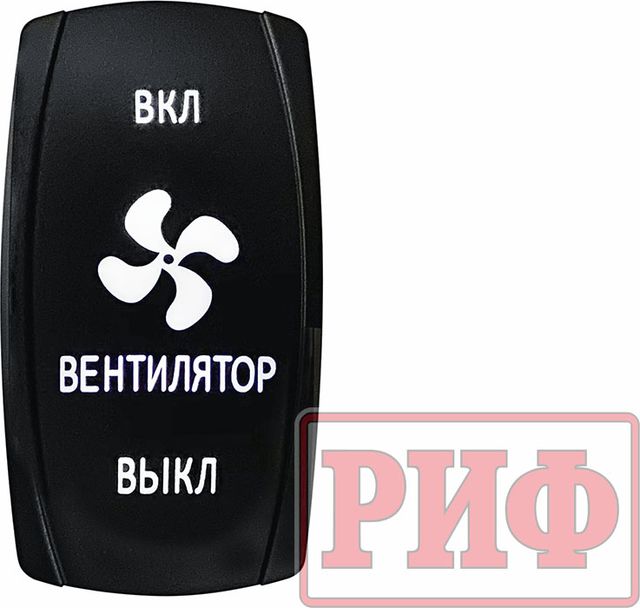

Клавишные переключатели — наиболее распространённый формат в современных автомобилях. Устанавливаются в стандартные посадочные места приборной панели или в накладные панели, могут иметь подсветку и пиктограммы.

Поворотные переключатели применяются для многопозиционного управления — выбор скорости вентилятора, режима подогрева, регулировок света.

Ключевые параметры выбора

При выборе обращают внимание на схему контактов. Маркировка вида SPST означает один полюс и одно положение (простое включение–выключение), SPDT — один полюс и два положения (переключение между двумя цепями), DPDT — два независимых полюса с двумя положениями каждый. Чем сложнее схема, тем больше клемм на тыльной стороне корпуса.

Номинальный ток и напряжение указываются в формате, например, "20A 12V DC": первая цифра — максимальный ток нагрузки в амперах, вторая — рабочее напряжение постоянного тока. Для мощных потребителей (лебёдка, обогрев стёкол) ток через кнопку рекомендуется коммутировать через реле, а сама кнопка управляет лишь катушкой.

Способ монтажа определяется отверстием в панели: круглые отверстия под тумблеры обычно имеют диаметр 12 мм, прямоугольные посадочные места клавишных переключателей чаще всего соответствуют типоразмерам 21×38 мм или 21×45 мм. Также различают подсветку: светодиодная встроенная, лампа накаливания, либо без подсветки.

На что обратить внимание при заказе

• Совпадение посадочных размеров с местом установки — особенно для штатных слотов в торпедо
• Соответствие пиктограммы реальной функции (некоторые продавцы предлагают универсальные кнопки с разными символами)
• Цвет подсветки и его сочетание с подсветкой остальной приборной панели
• Количество и тип клемм — плоские 6,3 мм, штыревые, под винт
• Запас по току: рабочий ток нагрузки должен быть на 20–30% ниже номинала кнопки
• Влагозащита для установки в моторном отсеке, на крыше или в катере

В каталоге tachka.ru представлены кнопки, переключатели и тумблеры различного назначения — от штатных аналогов для отечественных автомобилей до универсальных решений для тюнинга и внедорожного оборудования. Доставка по России.
