Рулевой вал

Как выбрать рулевой вал: конструкция, совместимость, состояние шлицов и крестовин

Рулевой вал — элемент рулевого управления, передающий вращение от рулевого колеса к рулевому механизму. От его состояния зависят точность управления, отсутствие люфтов и посторонних звуков при повороте руля. Замена требуется при появлении стуков в рулевой колонке, закусываний, увеличенного свободного хода рулевого колеса, а также после ДТП или коррозионного износа.

Типы рулевых валов

Цельный вал — простая конструкция без промежуточных шарниров, применяется на части коммерческого транспорта и старых моделях легковых автомобилей.

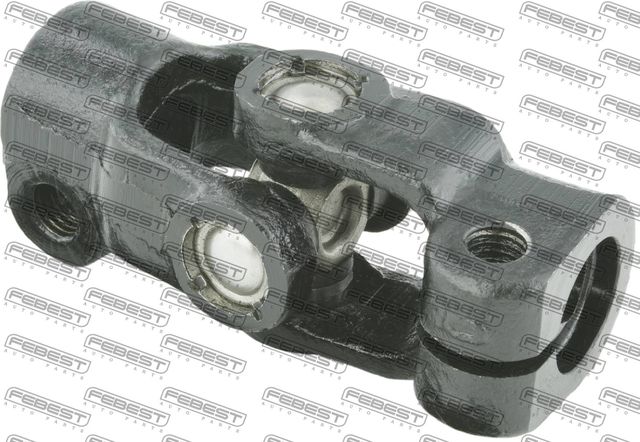

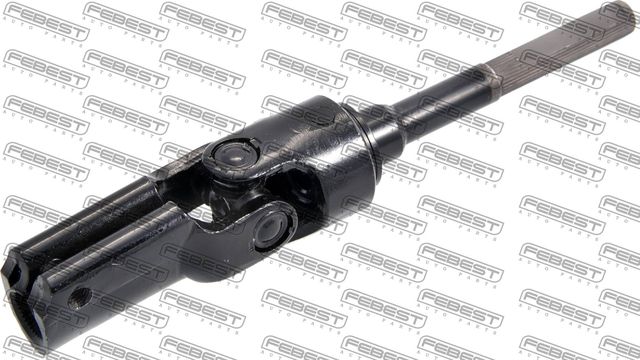

Составной (карданный) вал — наиболее распространённый вариант на современных легковых автомобилях. Содержит одну или две крестовины, что позволяет передавать вращение под углом и компенсировать смещения между рулевой колонкой и рейкой.

Телескопический травмобезопасный вал — складывается при ударе, снижая риск травмы водителя. Внутри размещены сминаемые элементы или шлицевое соединение со срезной втулкой.

Вал с электроусилителем (ЭУР) — конструкция, в которую интегрированы датчик крутящего момента и электромотор. Поставляется в сборе с колонкой либо отдельным узлом.

Ключевые параметры подбора

При выборе рулевого вала ориентируются на следующие характеристики: марка, модель, год выпуска и комплектация автомобиля; наличие или отсутствие усилителя руля; тип привода (правый или левый руль); количество крестовин и их типоразмер; форма и количество шлицов на концах вала; общая длина в собранном виде и допустимый ход телескопической части.

В каталогах рулевые валы обычно идентифицируются по OEM-номеру производителя автомобиля либо по артикулу аналога. Указание формата «верхняя/нижняя часть» означает, что вал состоит из двух соединяемых сегментов, каждый из которых может продаваться отдельно.

На что обратить внимание при заказе

• Сверьте OEM-номер с маркировкой на штатной детали — на одну модель могут идти разные валы в зависимости от комплектации.
• Уточните, идёт ли вал в сборе с крестовинами и шлицевой муфтой или эти элементы заказываются отдельно.
• Для автомобилей с ЭУР проверьте совместимость по разъёму датчика и расположению электромотора.
• Осмотрите посадочные шлицы на рулевой рейке и колонке — изношенные шлицы быстро выведут из строя новый вал.
• Учитывайте, что после замены может потребоваться калибровка угла поворота руля и адаптация систем стабилизации.
• При установке соблюдайте метки на валу и рейке, чтобы не сбить положение «прямо».

В каталоге tachka.ru представлены рулевые валы и компоненты рулевых колонок от производителей оригинальных запчастей и крупных поставщиков на вторичный рынок: Febi, Lemförder, Meyle, GMB, Patron, Sasic. Доступны позиции для большинства массовых легковых и коммерческих моделей. Доставка по России.
